จะควบคุมอัตราการกัดเซาะของแผ่นเวเฟอร์ซิลิคอนได้อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์ของเวเฟอร์ SiC ฉันได้รับคำถามมากมายเมื่อเร็วๆ นี้เกี่ยวกับวิธีควบคุมอัตราการกัดของเวเฟอร์ SiC นี่เป็นส่วนสำคัญในอุตสาหกรรมเซมิคอนดักเตอร์ โดยเฉพาะอย่างยิ่งเมื่อคุณต้องการบรรลุอุปกรณ์ที่ใช้ SiC คุณภาพสูง ดังนั้น ฉันคิดว่าฉันจะแบ่งปันข้อมูลเชิงลึกในหัวข้อนี้

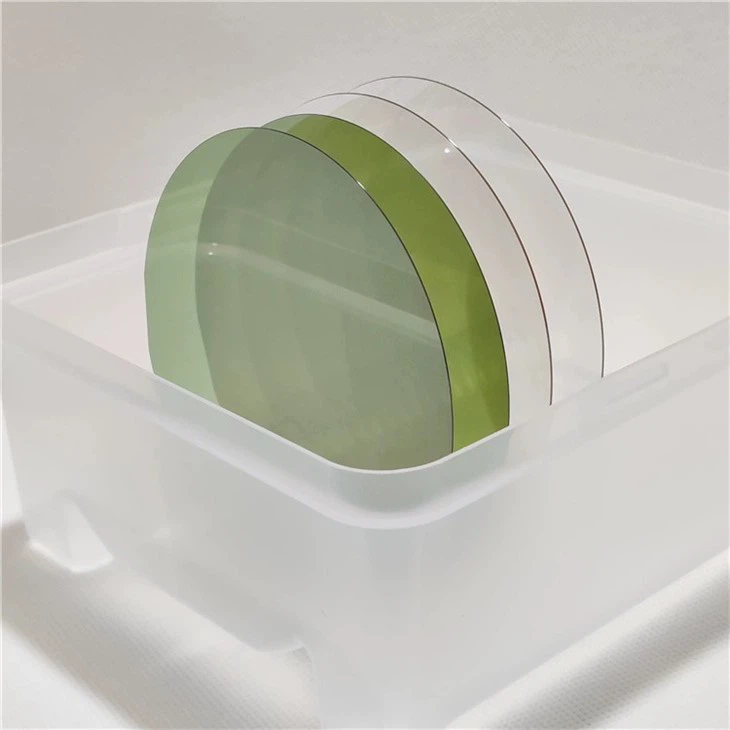

ก่อนอื่น มาทำความเข้าใจว่าทำไมการควบคุมอัตราการแกะสลักจึงมีความสำคัญมาก เมื่อผลิตอุปกรณ์เซมิคอนดักเตอร์โดยใช้6H ซิก เวเฟอร์,พื้นผิวซิก, หรือเวเฟอร์ไฮโล 4Hกระบวนการแกะสลักจะช่วยในการสร้างแผ่นเวเฟอร์ตามข้อกำหนดที่ต้องการ หากอัตราการกัดเซาะสูงเกินไป อาจนำไปสู่การกัดเซาะมากเกินไป ซึ่งหมายความว่าคุณอาจต้องเอาวัสดุออกมากกว่าที่ตั้งใจไว้ สิ่งนี้อาจทำให้เกิดข้อบกพร่องในอุปกรณ์ เช่น พื้นผิวขรุขระหรือขนาดที่ไม่ถูกต้อง ในทางกลับกัน หากอัตราการกัดเซาะต่ำเกินไป กระบวนการผลิตจะใช้เวลานาน และอาจส่งผลต่อประสิทธิภาพการผลิตโดยรวมด้วย

ตอนนี้ เรามาเจาะลึกถึงปัจจัยที่ส่งผลต่ออัตราการแกะสลัก และวิธีที่เราจะควบคุมปัจจัยเหล่านั้น

องค์ประกอบ Etchant

องค์ประกอบของสารกัดกร่อนถือเป็นปัจจัยที่สำคัญที่สุดประการหนึ่ง สารกัดกร่อนที่แตกต่างกันมีคุณสมบัติทางเคมีที่แตกต่างกันซึ่งทำปฏิกิริยากับเวเฟอร์ SiC ในรูปแบบต่างๆ ตัวอย่างเช่น ส่วนผสมของกรดไฮโดรฟลูออริก (HF) และกรดไนตริก (HNO₃) มักใช้สำหรับการกัด SiC ด้วยการปรับอัตราส่วนของกรดเหล่านี้ เราจึงสามารถควบคุมอัตราการกัดกรดได้ โดยทั่วไปความเข้มข้นของHNO₃ที่สูงกว่าจะเพิ่มอัตราการกัดกร่อนเนื่องจากเป็นสารออกซิไดซ์ที่แรง ช่วยในการทำลายพันธะ Si - C ที่แข็งแกร่งในเวเฟอร์ อย่างไรก็ตาม เราต้องระมัดระวังเนื่องจาก HNO₃ ที่มากเกินไปอาจทำให้เกิดการกัดกร่อนมากเกินไปได้

อีกทางเลือกหนึ่งคือการใช้สารกัดกรดที่เป็นด่าง เช่น โพแทสเซียมไฮดรอกไซด์ (KOH) สารกัดกรดอัลคาไลน์ทำงานแตกต่างจากสารกัดที่เป็นกรด พวกมันทำปฏิกิริยากับพื้นผิว SiC ผ่านกลไกทางเคมีที่แตกต่างกัน อัตราการกัดกรดในสารละลายอัลคาไลน์สามารถควบคุมได้โดยการปรับความเข้มข้นของ KOH และอุณหภูมิของสารละลาย ความเข้มข้นและอุณหภูมิ KOH ที่สูงขึ้นมักจะทำให้อัตราการกัดกรดเร็วขึ้น แต่ขอย้ำอีกครั้งว่า เราจำเป็นต้องค้นหาสมดุลที่เหมาะสมเพื่อหลีกเลี่ยงการกัดกรดมากเกินไป

อุณหภูมิ

อุณหภูมิมีบทบาทสำคัญในการควบคุมอัตราการแกะสลัก ตามกฎทั่วไป การเพิ่มอุณหภูมิของสารละลายกัดกร่อนจะช่วยเร่งปฏิกิริยาทางเคมีระหว่างตัวกัดและเวเฟอร์ SiC เนื่องจากอุณหภูมิที่สูงขึ้นจะให้พลังงานแก่โมเลกุลของสารตั้งต้นมากขึ้น ทำให้พวกมันทำปฏิกิริยาได้เร็วยิ่งขึ้น อย่างไรก็ตาม การควบคุมอุณหภูมิจะต้องมีความแม่นยำ หากอุณหภูมิสูงเกินไป อัตราการแกะสลักอาจไม่สามารถควบคุมได้ และยังอาจทำให้เกิดความเครียดจากความร้อนบนแผ่นเวเฟอร์ ซึ่งอาจนำไปสู่การแตกร้าวหรือข้อบกพร่องอื่นๆ

โดยปกติแล้วเราใช้อ่างกัดกรดแบบควบคุมอุณหภูมิเพื่อรักษาอุณหภูมิให้คงที่ในระหว่างกระบวนการ ด้วยการตั้งค่าอุณหภูมิในระดับที่เหมาะสมที่สุด เราจึงสามารถบรรลุอัตราการแกะสลักที่สม่ำเสมอและควบคุมได้ ตัวอย่างเช่น เมื่อใช้สารกัดกรดที่เป็นกรด ช่วงอุณหภูมิ 40 - 60°C อาจเหมาะสม ขึ้นอยู่กับองค์ประกอบเฉพาะของสารกัดกรดและประเภทของเวเฟอร์ SiC

ความดัน

แรงกดยังส่งผลต่ออัตราการแกะสลักอีกด้วย ในกระบวนการกัดบาง เราใช้ห้องแรงดันสูง การเพิ่มความดันสามารถเพิ่มการแพร่กระจายของโมเลกุลสารกัดกร่อนไปยังพื้นผิว SiC ซึ่งจะทำให้อัตราการกัดกรดเพิ่มขึ้น เนื่องจากความดันที่สูงขึ้นจะทำให้โมเลกุลของสารกัดกร่อนเข้าใกล้แผ่นเวเฟอร์มากขึ้น ทำให้ทำปฏิกิริยากับ SiC ได้ง่ายขึ้น

อย่างไรก็ตามการทำงานกับระบบแรงดันสูงจำเป็นต้องมีอุปกรณ์พิเศษและข้อควรระวังด้านความปลอดภัย เราจำเป็นต้องตรวจสอบให้แน่ใจว่าห้องแกะสลักสามารถทนต่อแรงกดได้ และแรงกดจะกระจายอย่างสม่ำเสมอทั่วทั้งพื้นผิวแผ่นเวเฟอร์ มิฉะนั้นเราอาจจบลงด้วยอัตราการแกะสลักที่ไม่สม่ำเสมอ ซึ่งอาจส่งผลต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้ายได้

การวางแนวเวเฟอร์

การวางแนวของเวเฟอร์ SiC ก็มีความสำคัญเช่นกัน SiC มีโครงสร้างผลึกหกเหลี่ยม และระนาบคริสตัลที่แตกต่างกันมีปฏิกิริยาทางเคมีที่แตกต่างกัน ตัวอย่างเช่น ระนาบ (0001) ของ SiC มีปฏิกิริยามากกว่าระนาบอื่นๆ เมื่อเราทราบการวางแนวของผลึกของแผ่นเวเฟอร์ เราก็สามารถปรับพารามิเตอร์การแกะสลักให้เหมาะสมได้ หากเราต้องการอัตราการกัดที่เร็วขึ้น เราสามารถจัดแนวเวเฟอร์ในลักษณะที่ทำให้ระนาบที่มีปฏิกิริยามากกว่าสัมผัสกับการกัด

เวลาแกะสลัก

การควบคุมเวลาในการแกะสลักนั้นตรงไปตรงมาแต่มีความสำคัญ เมื่อเราพิจารณาอัตราการแกะสลักที่เหมาะสมที่สุดตามองค์ประกอบของการกัด อุณหภูมิ และปัจจัยอื่น ๆ แล้ว เราจำเป็นต้องตั้งเวลาการกัดให้ถูกต้อง เราสามารถใช้เทคนิคต่างๆ เช่น การตรวจสอบในแหล่งกำเนิด เพื่อวัดความหนาของชั้นที่สลักไว้ในระหว่างกระบวนการ วิธีนี้ช่วยให้เราสามารถหยุดกระบวนการกัดในเวลาที่เหมาะสม เพื่อให้มั่นใจว่าเราได้ความลึกในการกัดตามที่ต้องการ

การเตรียมพื้นผิว

สภาพพื้นผิวของเวเฟอร์ SiC ก่อนการกัดจะส่งผลต่ออัตราการกัดด้วย พื้นผิวที่สะอาดและเรียบเนียนจะทำปฏิกิริยากับสารกัดกร่อนได้สม่ำเสมอกว่าเมื่อเทียบกับพื้นผิวที่สกปรกหรือหยาบ ก่อนกระบวนการกัด เรามักจะทำความสะอาดแผ่นเวเฟอร์โดยใช้ขั้นตอนการทำความสะอาดหลายขั้นตอน เช่น การทำความสะอาดอัลตราโซนิกในตัวทำละลายและการล้างด้วยน้ำปราศจากไอออน วิธีนี้จะขจัดสิ่งปนเปื้อนใดๆ เช่น ฝุ่น จาระบี หรืออนุภาคโลหะ ออกจากพื้นผิวเวเฟอร์

หากพื้นผิวมีข้อบกพร่องหรือมีรอยขีดข่วน อัตราการแกะสลักอาจไม่เท่ากัน สารกัดกร่อนอาจตอบสนองได้รวดเร็วยิ่งขึ้นที่บริเวณที่มีข้อบกพร่อง ทำให้เกิดการกัดที่ไม่สม่ำเสมอ ดังนั้นการเตรียมพื้นผิวที่เหมาะสมจึงเป็นสิ่งสำคัญเพื่อให้ได้อัตราการแกะสลักที่สม่ำเสมอ

โดยสรุป การควบคุมอัตราการกัดของเวเฟอร์ SiC นั้นเป็นงานที่ซับซ้อนแต่สามารถทำได้ ด้วยการปรับองค์ประกอบการกัด อุณหภูมิ ความดัน การวางแนวเวเฟอร์ เวลาในการกัด และการเตรียมพื้นผิวอย่างระมัดระวัง เราจึงสามารถรับประกันกระบวนการกัดคุณภาพสูงได้

หากคุณอยู่ในตลาดสินค้าคุณภาพสูง6H ซิก เวเฟอร์,พื้นผิวซิก, หรือเวเฟอร์ไฮโล 4Hและต้องการพูดคุยเพิ่มเติมเกี่ยวกับกระบวนการแกะสลักหรือแง่มุมอื่นๆ ของการผลิตเวเฟอร์ SiC ฉันอยากจะพูดคุย ไม่ว่าคุณจะเป็นนักวิจัยขนาดเล็กหรือผู้ผลิตเซมิคอนดักเตอร์ขนาดใหญ่ เราสามารถทำงานร่วมกันเพื่อตอบสนองความต้องการเฉพาะของคุณได้

อ้างอิง

• "ความรู้พื้นฐานเกี่ยวกับอุปกรณ์เซมิคอนดักเตอร์" โดย Robert F. Pierret
• "การแกะสลักของซิลิคอนคาร์ไบด์: บทวิจารณ์" โดย JA Powell และ CA Floro
